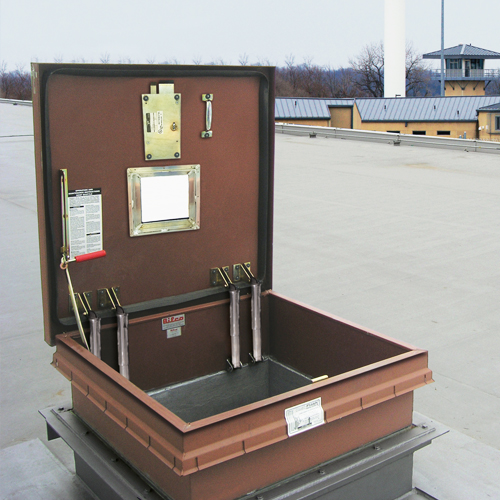

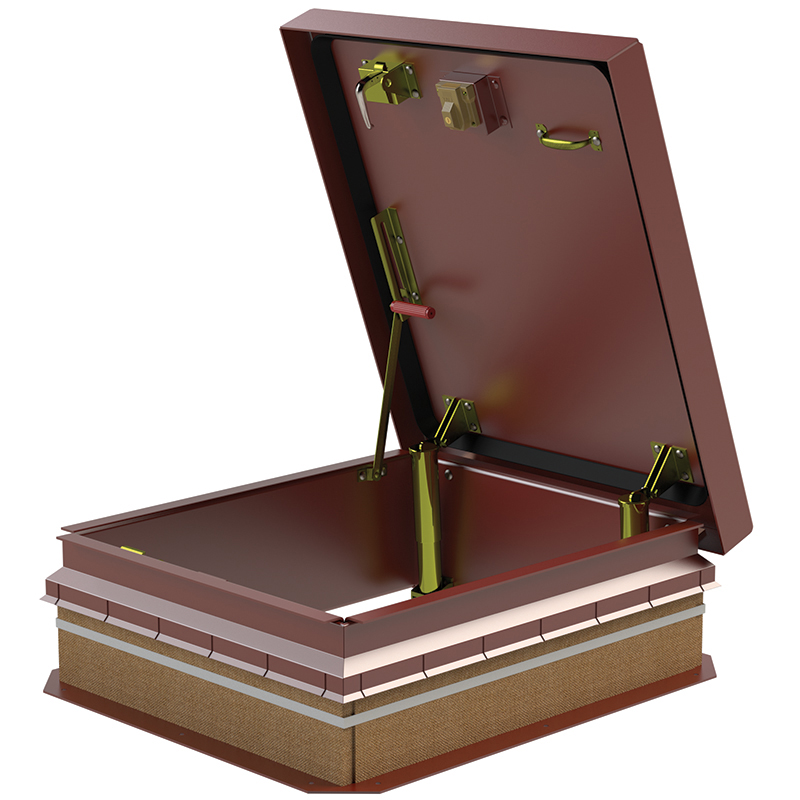

Modelos de Escotillas de Acceso a Techos

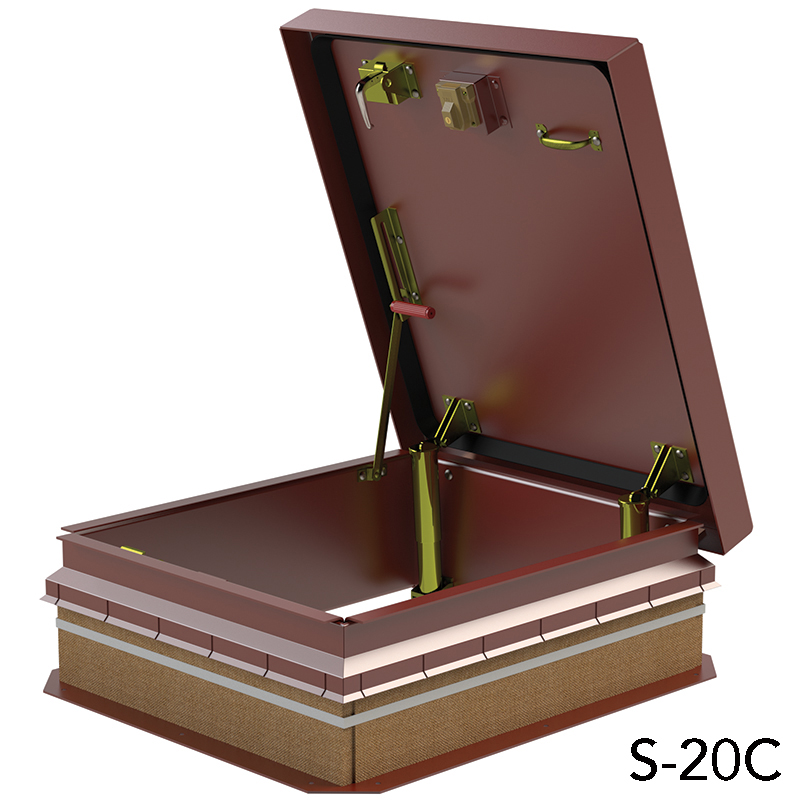

Tipo S-20C, E-20C, NB-20C, S-50C, E-50C, NB-50C

Características y ventajas convencionales

• Diseñadas con resortes de compresión que permiten su accionamiento fácil y sencillo con una sola mano, independientemente del tamaño

• Brazo automático de retención que mantiene la cubierta en posición abierta, de manera de asegurar una salida segura

• Una cubierta de diseño escalonado, esquinas de la tapa y del marco totalmente soldadas, junta de caucho EPDM, y una cubierta y marco totalmente aislados aseguran su resistencia a la intemperie y rendimiento energético.

• Fabricadas con materiales resistentes a la corrosión que brindan muchos años de funcionamiento confiable y sin inconvenientes.

• Su estructura resistente y el mecanismo de cierre positivo mantienen la seguridad del edificio.

• El marco viene con el sistema de vierteaguas Bil-Clip®, un método innovador para fijar el material para techos planos a los Productos Bilco para techos.

• Se ofrecen en muchos tamaños y con diversas configuraciones del marco, de modo de cumplir todo tipo de exigencias y condiciones de instalación.

Especificaciones Orientativas

• Material (seleccione uno)
  Acero: La cubierta y el armazón son de acero de 3/16” (4,76 mm)
  Aluminio: La cubierta y el armazón son de aluminio de 3/16” (4,76 mm)

• Cubierta: Diseño en lámina metálica cóncava conformada en frío con aislamiento de fibra de vidrio oculto de 1” (25,4 mm), con reborde reforzado de 3” (76 mm) para superponer sobre el marco, totalmente soldada en las esquinas y reforzada en su interior para resistir una sobrecarga de 40 psf (195 kg/m²)

• Marco: 12” (305 mm) de altura, con vierteaguas superior integrado, aislamiento de cartón de fibra de 1” (25,4 mm), totalmente soldado en las esquinas, y reborde de montaje de 3 1/2” (89 mm) con agujeros de 7/16” (11 mm) provistos para fijar la estructura al piso del techo

• Empaque: Empaque de caucho EPDM extruida adherida permanentemente a la cubierta

• Bisagras: Bisagras reforzadas de bronce y aluminio

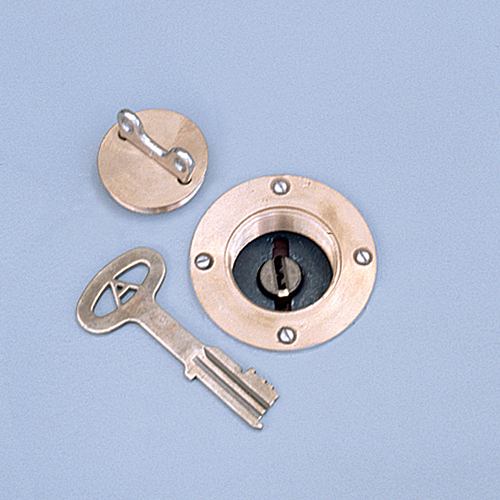

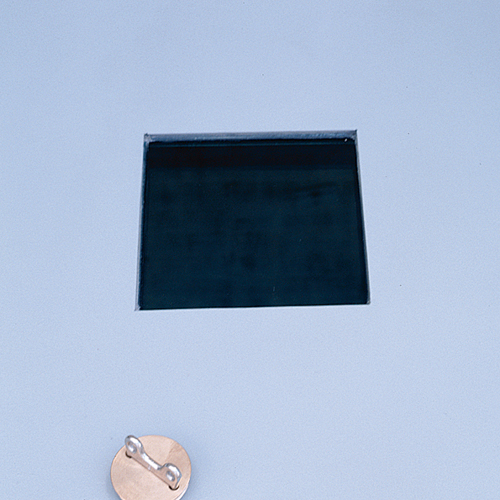

• Cerradura: Preparada en fábrica para la colocación de una cerradura de seguridad con cerrojo dormido (especificar fabricante y N° de Modelo), provisto e instalado in situ por otros proveedores. Consulte a la fábrica si se requiere una cerradura alternativa.

• Elevación Asistida: Resortes de compresión encerrados en tubos telescópicos. Brazo automático de retención en posición abierta con mango para destrabar.

• Acabado (seleccione uno)
  Acero: Primer antioxidante alquidalico color rojo
  Aluminio: Acabado Natural

• Herrajes: Todos herrajes están revestidos con zinc / sellados con cromato.

Patentes de los EE.UU. 5,960,596  6,347,818

•
•
•
•
•
